1. 서론
최근 치과 분야는 진단부터 치료, 보철물 제작까지 전 과정을 디지털화하는 흐름 속에 있다. 특히, 디지털 덴티스트리의 도입은 기존 수작업 기반의 치료 방식에 혁신을 불러일으키고 있으며, 이는 소재와 장비의 진화와 함께 빠르게 정착되고 있다. 이번 호에서는 이러한 디지털 환경에 최적화된 보철 소재인 하이브리드 세라믹 잉크, 그중에서도 이지세라믹연구회(https://ezceramicsforum.com)에서 개발한 Ezcera-hybrid를 중심으로 기술적 특성과 임상 적용 결과를 소개한다.



2. 디지털 덴티스트리의 전개
디지털 덴티스트리는 3D CT 및 구강스캐너 → CAD/CAM → 3D 프린터로 이어지는 디지털 워크플로우를 기반으로 하며, 이 과정은 시술의 정밀도와 효율성을 동시에 향상시키고 있다.
시장 분석에 따르면, 현재 디지털 장비의 보급률은 전체 치과 산업의 약 10%에 불과하지만, 연평균 10% 이상의 성장률이 전망된다. 장비의 가격 하락, 소재 성능의 개선, DSO(Franchise Dental Service Organization)의 확산 등이 성장 요인으로 작용하고 있다.



3. 하이브리드 세라믹 소재의 부상

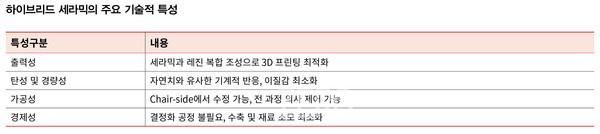

기존 세라믹 블록 기반의 보철물 제작은 절삭 방식의 한계(소재 손실, 장비 유지비, 공정 시간)를 가지고 있었다. 이에 반해, 하이브리드 세라믹은 디지털 환경에 최적화된 소재로 부상하고 있으며, 특히 3D 프린팅 적층 방식과의 궁합이 매우 우수하다.







기존 블록 절삭 방식은 재료 소모율 약 70%, 가공 당 5~10개 보철물 제작에 불과한 반면, 적층 방식은 15~30개 이상의 동시 제작이 가능하며, 소모성 버도 불필요하다.



4. Ezcera-hybrid: 디지털 보철 전용 하이브리드 잉크
이지세라믹연구회가 개발한 Ezcera-hybrid는 3D 프린팅 방식에 특화된 하이브리드 세라믹 잉크로, 다음과 같은 특징을 갖는다.



구성 성분: 실리카 70wt% 이상 + 고분자 레진
기계적 강도: 3점 굴곡강도 160MPa (하이브리드 블록과 유사)
점도 제어 기술: 고함량 실리카 조성임에도 불구하고 바트 타입 DLP 프린터에 적용 가능
출력 호환성: 대부분의 상용 LCD/DLP 3D 프린터와 호환



현재까지 5건의 특허 등록, 3건의 상표 등록, 2건의 PCT 국제 출원을 완료하였으며, 국내외 시장에서 활용 가능성을 빠르게 확장 중이다.







5. 출력 실험 및 임상 적용 사례
5.1 출력 및 물성 실험

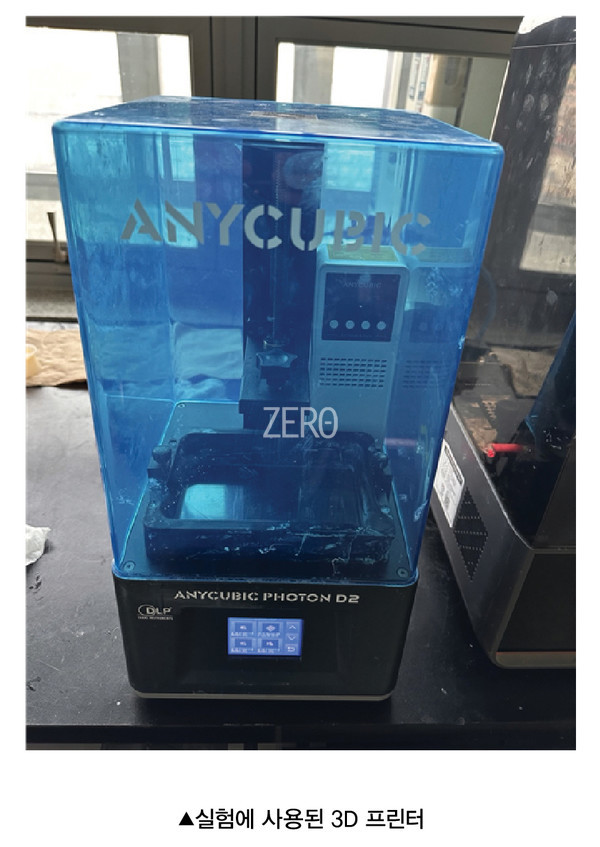

사용 프린터: 애니큐빅 포톤 D2
노광 조건: 초기 12초(10층), 이후 7초 노광
후경화 조건: UV 100W 30분 + 열처리 160℃ 30분

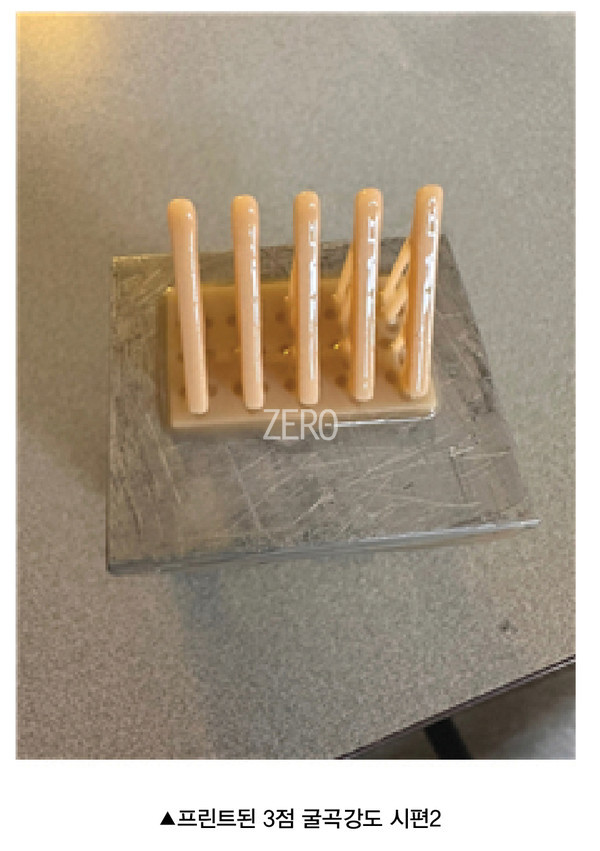

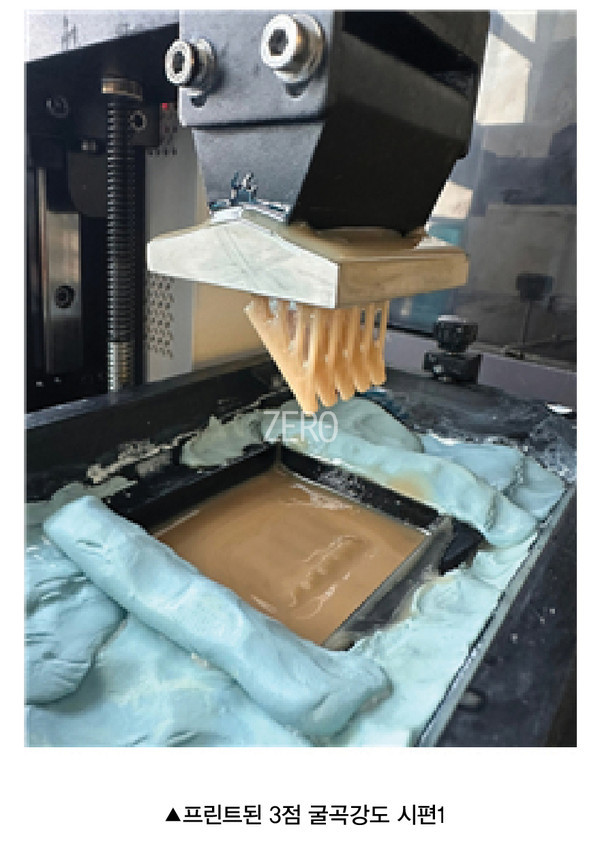

시편 크기: 2mm x 2mm x 25mm, 총 7개

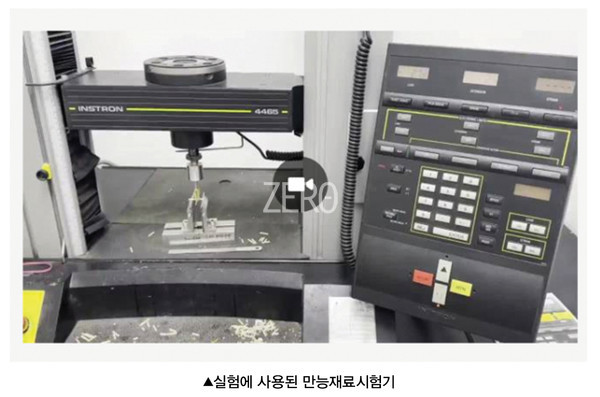

시험 장비: Instron 4465

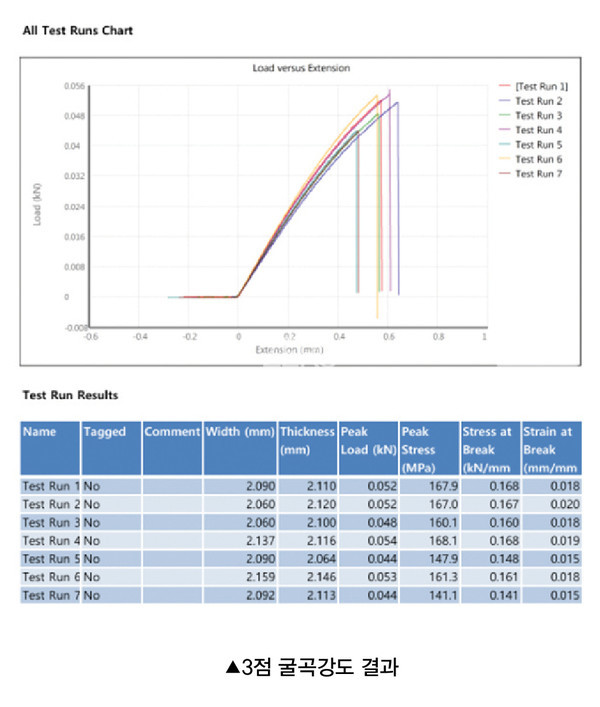

결과: 평균 굴곡강도 160MPa로, 상용 하이브리드 블록 대비 유사한 기계적 특성을 나타냄.





5. 2 적합도 및 임상 사례

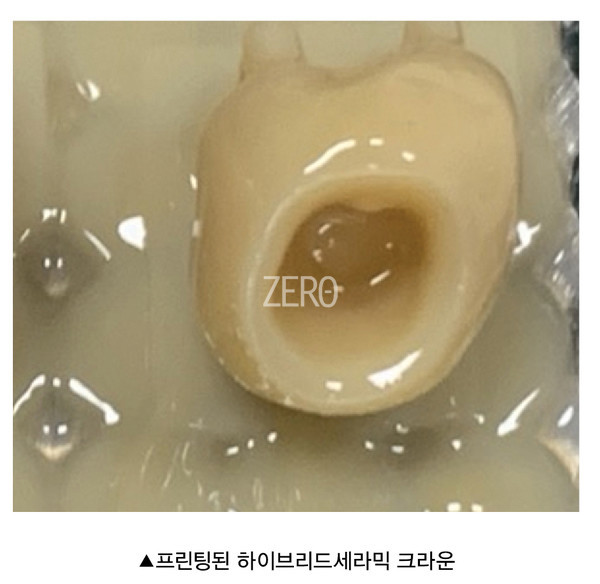

실제 임상 부위: 상악 좌측 제1대구치(6번), 임플란트 지대치

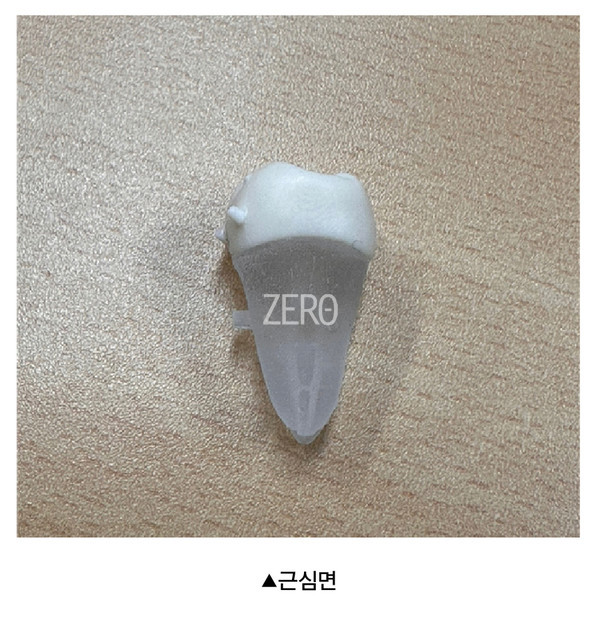

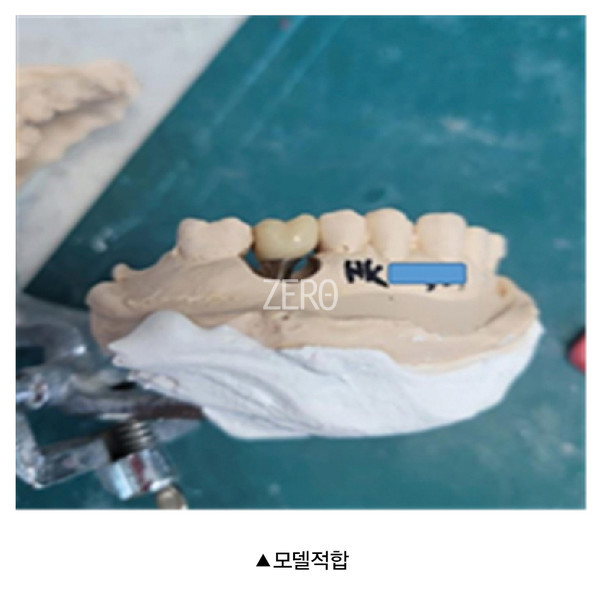

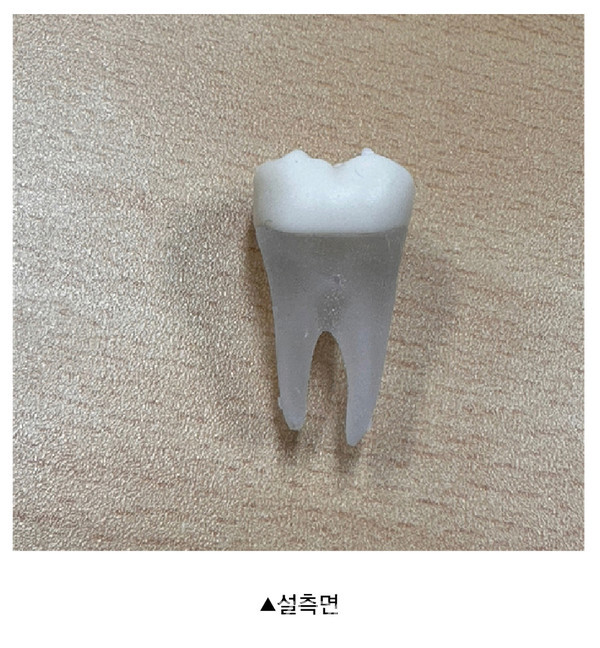

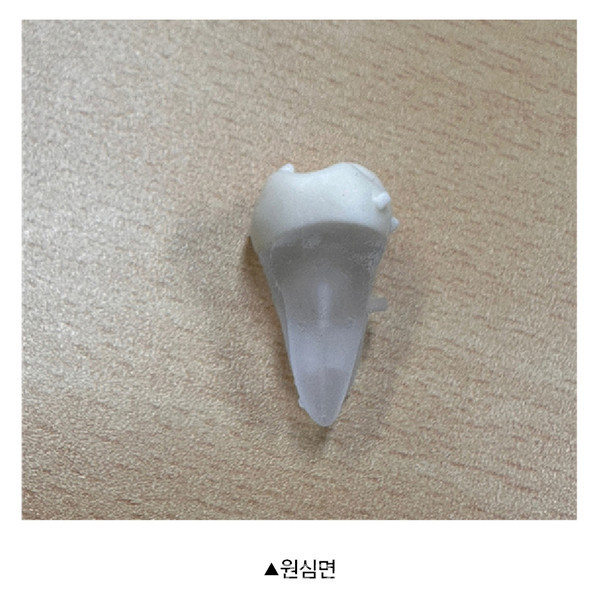

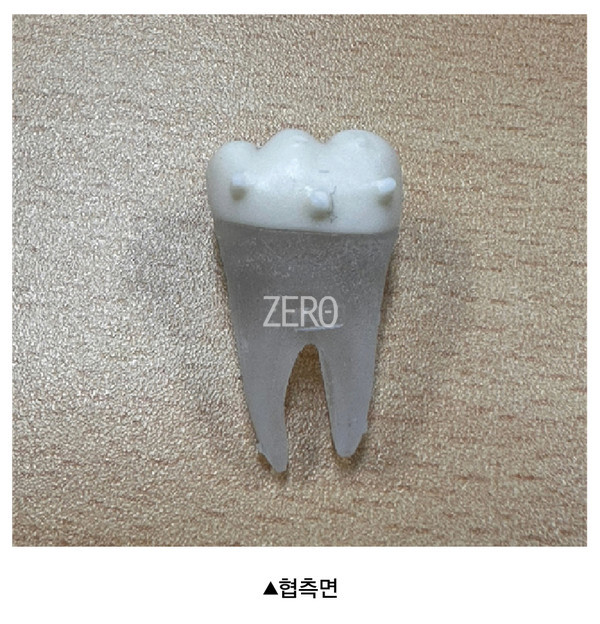

적합도 평가: 협측, 근심, 원심, 설측 면에서 정밀한 적합성 확보

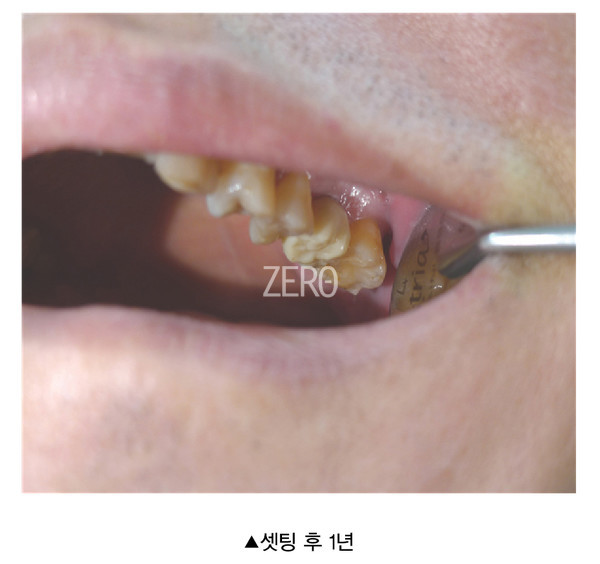

장기 관찰: 1년 경과 후에도 파절이나 마모 없이 교합력에 안정적으로 적응





적합도





6. 결론 및 향후 과제
Ezcera-hybrid는 디지털 덴티스트리 시대에 적합한 소재로서, 하이브리드 블록 수준의 강도, 고품질 출력, 그리고 적층 가공 기반의 경제성을 동시에 확보하였다. 본 소재는 향후 인레이, 온레이, 라미네이트, 단관 크라운 등 다양한 적응증에서의 응용 가능성을 지니며, 지속적인 임상연구와 소재 최적화 연구를 통해 상용화 확대가 기대된다.

다음 번에는 이지세라믹연구회 제품 중 일반용 3D 프린터로도 지르코니아 크라운 출력이 가능한 지르코니아잉크에 대하여 소개하겠다.
